設置工事関連 各種情報

各種資料 試行面も充実。工事や注意点をぜひ、ご参考にご覧下さい。

大規模地震による給湯設備の転倒・移動による被害を防止するため、国土交通省告示平成24年第1447号
(2013年4月1日施行)により、貯湯ユニットの転倒防止措置の基準が明確になりました。据付工事の注意点に従って
施工をお願いします。

トピックス

脚の構造から製品内部構造の見直しで設置性を強化し、耐震性が向上
(ハイグレード・スタンダード・ベーシックモデル対応)

脚の構造から製品内部構造の見直しで設置性を強化し、耐震性が向上

貯湯タンクユニットの脚部板厚を従来に比べ1.5倍以上厚くさせ、脚の設置面積を大きくし、スリットを廃
止しました。さらに製品上部を固定し、ダブルナットで固定する事で370LはクラスS(※1)、460Lはクラ
スA(※2)に対応した据付けができるようになりました。

※1 耐震クラスSとは日本建築センター「建築設備耐震設計・施工指針(一般財団法人日本建築センター)」における,「局部震度法による
 建築設備機器の設計用標準震度」に相当する荷重貯湯タンクに印加した時に耐えること。KH=2.0(満水質量2.0倍の荷重)に耐え
 ること。

※2 耐震クラスAとは日本建築センター「建築設備耐震設計・施工指針(一般財団法人日本建築センター)」における,「局部震度法による
 建築設備機器の設計用標準震度」に相当する荷重貯湯タンクに印加した時に耐えること。KH=1.5(満水質量1.5倍の荷重)に耐え
 ること。

東芝エコキュートをより、しっかり配置 貯湯タンクユニットを『ダブル』で『しっかり』確実に設置

貯湯タンクユニットを『ダブル』で
『しっかり』確実に設置

東芝エコキュートをより、しっかり配置

プロへの配慮も忘れません。

システム図(フルオート ハイグレードモデルの場合)給湯専用フルオート

システム図(フルオート ハイグレードモデルの場合)

配管内のエア抜きを自動で行う 自動エア抜き機能給湯専用フルオート

設置後の試運転時には貯湯タンクに給水し満水になった後、電源を入れるだけで自動エア抜き運転を行い、沸き上げの準備を完了させます。この機能は、長期不使用から再使用する場合にも電源を入れるだけで簡単に自動エア抜き運転を行いますので、お使いになる方ご自身で行うことができます。

図:配管内のエア抜きを自動で行う自動エア抜き機能

(「自動エア抜き機能」はヒートポンプユニットと貯湯ユニット間の配管内のエア抜きを自動で行う機能であり、配管距離20mまで、配管高低差は±3mまで可能です。また貯湯タンク内にお湯がある場合には自動エア抜き運転は行いません。)

ヒートポンプ配管の止水機能を搭載給湯専用フルオート

貯湯ユニットにヒートポンプ配管の止水機能を搭載しました。これにより、ヒートポンプ配管の専用止水栓の取付けは不要になり、貯湯ユニットは排水せずにヒートポンプユニットの修理が可能となり、メンテナンス性、施工性が向上しました。

配管逆接続のミスをなくすチェック機能給湯専用フルオート

ヒートポンプユニットと貯湯ユニット間の配管逆接続を自動で検知する「配管逆接続チェック機能」を搭載しました。施工時にうっかり配管を逆接続しても、試運転を行うだけで配管の状態を機器が判断して誤接続をリモコンにお知らせしますので、試運転後の沸き上げトラブルを低減することができます。

図:配管逆接続のミスをなくすチェック機能

TELナンバー登録給湯専用フルオート

メニュー操作で販売店の電話番号を登録できます。
(初期値は東芝電気給湯機ご相談センターになっています)
万一の故障時、修理依頼時に連絡先がわかるので、安心感が向上します。

配管接続位置が80㎜上になり、施工性が向上ベーシックスタンダードハイグレード

配管接続位置が下から480mmと 80mm上になり、配管施工がしや すくなりました。また脚の構造を見直 作業 してアンカーボルト固定の工具が側 スペース面からも入るようになり、固定しやすくなりました。

作業スペース拡大

横積み・軽量化で運搬性がさらにアップ!!ベーシックスタンダードハイグレード

横積み運搬が可能なので、施工時の運搬が容易になりました。
また貯湯ユニットの製品重量を従来機種より約2kg削減しています。
※ 横積み配送は短距離の地域配送時のみ可能です。

図:当社従来製品とHWH-FB373CT/HWH-FB463SCTの重量比較

2階・3階(※1)および階下浴槽(※2)への湯はりが可能!ベーシックスタンダードハイグレード

すべての2階浴槽への湯はりが可能です。
パワフル給湯タイプをご使用の場合は3階浴槽(階上7m)への湯はりも可能(別売オプション取り付け時、7mまで可能)になります。
また、階下浴槽にも対応(別売オプション取り付け時階下3mまで可能)でき、フレキシブルな設置が可能です。

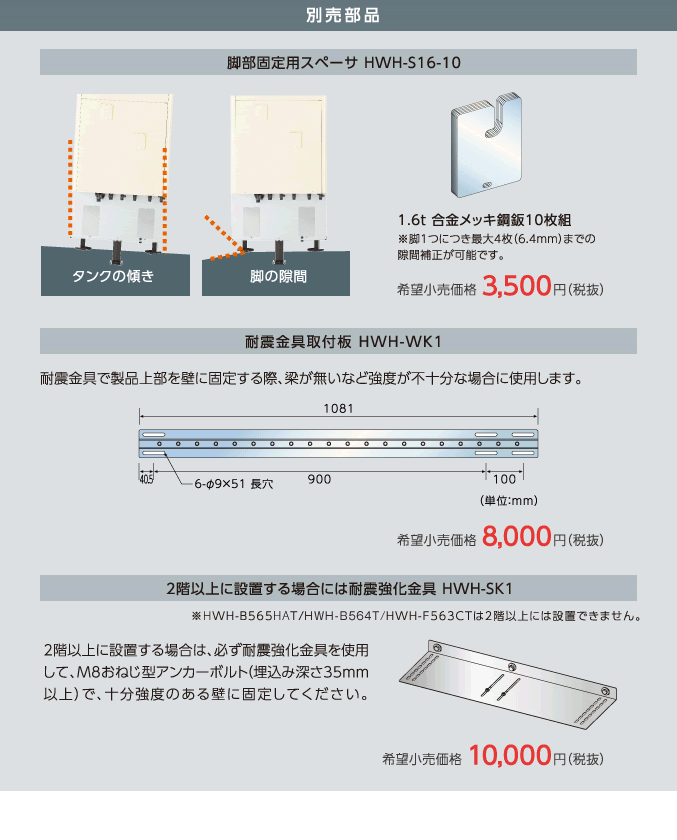

別売りオプション:階下浴槽湯はりセット HWH-UD1F 希望小売価格 25,200円(税抜24,000円) / 3階浴槽湯はりセット(パワフル給湯タイプのみ) HWH-UP3F 希望小売価格 25,200円(税抜24,000円)

※1 別売オプション3階浴槽湯はりキット取り付け時。
※2 別売オプション階下浴槽湯はりキット取り付け時。
※ 給湯専用機は階下浴槽湯はりキット、3階浴槽湯はりキットは必要ありません。
