ユニバーサルスマートX

平成23年度省エネ大賞(製品・ビジネスモデル部門)経済産業大臣受賞

「ユニバーサルスマートX」は、世界最大容量インバータツインロータリ圧縮機の採用などによりCOP6.30という高い効率を達成し、エネルギーコストの削減、及び省CO2化などを実現いたしました。

本製品は、30、40、50馬力の各能力機をラインアップし、それぞれに冷却加熱兼用と冷却専用のシリーズを用意するとともに、標準タイプと高COPタイプ(散水装置付)の2種類を取り揃えました。さらに、お客さまの設備容量に合わせた能力設定が可能なので電源容量の増加を抑制することが可能です。また、特殊仕様モデルも多数用意し、最適な商品提供でお客さまの多様なニーズにしっかりとお応えします。

Point 1 世界最大容量インバータツインロータリ圧縮機

幅広い運転範囲と、信頼性で省エネに貢献します。

  1. 広い能力可変幅
    (最小周波数15Hzまでの高効率低負荷運転の実現)
  2. ワイドレンジで高性能
    (高効率DCモータとロータリならではの高い部分負荷特性による省エネ性向上)
  3. ハイパワーウェイトレシオ
    (一定速5馬力サイズで最大12.5馬力相当能力発揮)
  4. 高い設計・製造技術
    (低吐油量、高性能、高信頼性)

DA790A4F 製品画像
DA790A4F

Point 2 ターボ冷凍機並みのCOP6.30(※1)を空冷式にて実現

インバータロータリ圧縮機の特徴を生かし年間を通じて要求されるあらゆる負荷率での高効率化を実現しました。ターボ冷凍機並みの冷却定格COP 6.30(※1)、さらに低負荷時の部分負荷運転効率に優れ、最高COP16.0(※2)を達成しました。

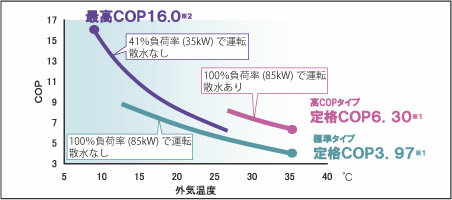

■ユニバーサルスマートX 30馬力 COP-外気温度曲線
COP-外気温度曲線比較表

  • ※1 外気温度35℃、冷水入口/出口温度14/7℃、冷却能力85kWで運転した場合を示します。内蔵インバータポンプの消費電力は含みません。
  • ※2 外気温度9℃、冷水入口/出口温度14/7℃、冷却能力35kWで運転した場合を示します。内蔵インバータポンプの消費電力は含みません。

Point 3 業界最高クラスの期間成績係数(※3)を達成

モジュール単体での部分負荷特性の向上とモジュール群制御の最適化により、業界最高クラスの期間成績係数(※3)7.50を達成しました。
年間を通じて、極めて高効率の運転を行なうことが可能です。

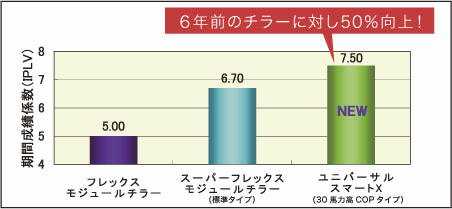

■期間成績係数(※3)(IPLV)
期間成績係数比較表(IPLV)

  • ※3 期間成績係数とは、部分負荷特性を加味した冷却運転時の値(ARI550/590-2003に準拠:変流量試算)です。
    注:内蔵ポンプインバータの消費電力は含みません。

Point 4 モジュール in モジュールで安心と低外気対応を両立

各モジュールの独立した冷凍サイクルにて、さらにリスク分散が可能です。
又、霜取運転の分散を行い、温水温度の低下を抑制します。

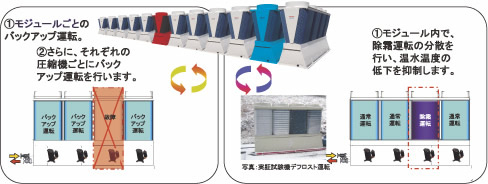

モジュール in モジュール 概要図

Point 5 ここにも置ける

  • 10年前のチラー(R134a機種(※4))と比べて設置スペースを58%削減。同じスペースであれば、十分な能力増強が図れます。
  • スーパーフレックスモジュールチラーとの比較でも、34%削減となります。
  • クーリングタワーを使用していたシステムからの置換えもしやすい、省スペース設計です。

従来機種との設置スペース比較図

  • ※4 冷却負荷1200kW対応システムの設置スペース比較。
    RUA-SH30001H×4台と50馬力(150kW)モジュール8台との比較。

Point 6 温度の広がり

低温から中温、高温領域まで効率よく運転するので、業務用から産業用まで幅広くご利用いただけます。

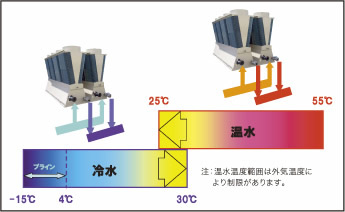

■送水温度範囲
送水温度範囲 概要図

Point 7 幅広い能力レンジ

1台から128台(最大6400馬力)まで連結運転可能です。

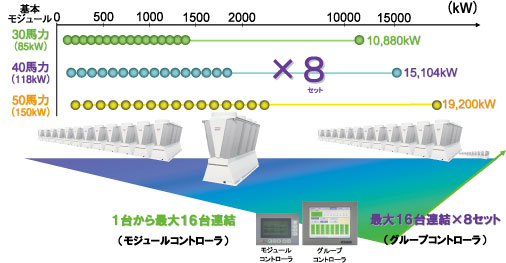

能力レンジ比較表

Point 8 エネルギーの見える化とシステム管理

お客様でのエネルギー管理や、省エネ運用に、モジュールコントローラ、グループコントローラ、Webモニタを準備いたしました。
さらに、遠隔監視を契約いただきますと、運転状態監視、警報発信、報告書作成を行い、確実なメンテナンスと敏速なサービス対応をご利用いただけます。

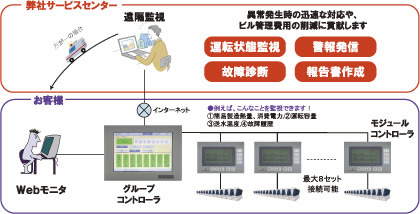

システム管理 概要図
