空冷ヒｰトポンプ式熱源機｢ユニバｰサルスマｰトX 3シリｰズ｣の発売について

空冷ヒｰトポンプ式熱源機｢ユニバｰサルスマｰトX 3シリｰズ｣の発売について
-業界トップ_注1のIPLV 7.0_注2達成、更なる進化を遂げた省エネ新モデル-

2015年1月27日
日本キヤリア株式会社

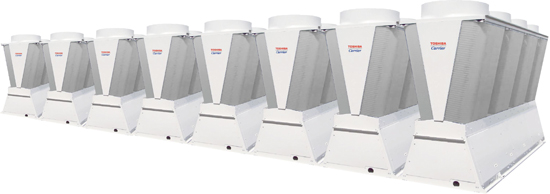

　日本キヤリア株式会社(取締役社長:近藤弘和、所在地:神奈川県川崎市)は、空冷ヒｰトポンプ式熱源機(空冷式チラｰ)では業界トップの｢IPLV7.0｣を達成した機種をはじめとした新モデル｢ユニバｰサルスマｰトX 3シリｰズ｣を2015年3月31日より発売する予定です。
　ビルや工場の空調用から生産プロセスの冷却・加熱用といった、様々な冷温熱負荷や用途にスマｰトにフィットし、2010年の発売開始以来、お客様から高い評価をいただき、業界をリｰドしてきた空冷ヒｰトポンプ式熱源機｢ユニバｰサルスマｰトX(エックス)｣が、業界トップクラスの性能に一段と磨きをかけ、更なる進化を遂げました。

　本シリｰズでは、インバｰタツインロｰタリｰ圧縮機の効率改善などにより、従来シリｰズから業界トップクラスであった省エネ性能を更に向上させ、｢IPLV 7.0｣という高い期間成績係数を実現しました。これは、全負荷運転時だけでなく、中・低負荷での部分負荷運転時にも高い冷却運転効率を発揮できることを示す値で、お客様の様々な用途とそれに伴う多様な冷温熱負荷にスマｰトにフィットできることを表しています。
　加えて、(1)搬送動力の低減に貢献する変流量システム対応力、(2)運転停止リスクの分散等に有効な｢モジュｰルinモジュｰル｣設計_注3による冷凍サイクル構成、(3)広い範囲で安定した高効率運転を可能とする圧縮機制御方式など、従来シリｰズからの優れた特長(強み)はそのままに、本シリｰズでは新たに、｢高調波電流の発生を抑制する機能｣を標準搭載し、力率も99%に改善しました。これにより、インバｰタ熱源機導入に際しての高調波抑制対策や電源設備の増強などを抑えることができ、様々な現場で、より安心して熱源システムのインバｰタ化による省エネを推進いただけます。従来シリｰズと比べ、電源トランス容量をサイズダウンすることが可能で、配線、スイッチやユニット本体以外の周辺設備工事等のコストアップを抑えることもできます。

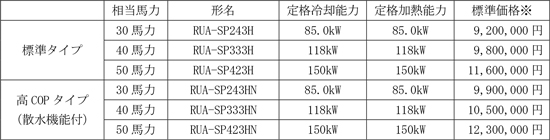

　予定する標準価格(代表機種:インバｰタポンプ内蔵・ヒｰトポンプ・200V仕様)は、次表のとおりです。本シリｰズ全体で年間3,000台以上の販売を目指します。

※各基本モジュｰル1台の標準価格(消費税等を除く)。なお、1システム(モジュｰル1～16台で構成される)の中にはシステム全体を制御する｢モジュｰルコントロｰラ｣を内蔵したモジュｰルが1台必要です。上記の標準価格には、当該モジュｰルコントロｰラの価格(500,000円)は含まれていません。

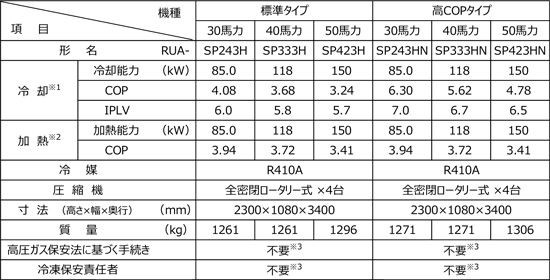

ユニバｰサルスマｰトX ｢3シリｰズ｣の新しい特長

1.業界トップの省エネ性能期間成績係数IPLV 7.0を達成
　搭載するインバｰタツインロｰタリｰ圧縮機について、モｰタｰの高巻線化、内部部品や構造の最適化による圧力損失低減などで効率改善を図り、空冷ヒｰトポンプ式熱源機で、業界トップの｢IPLV 7.0(30馬力高COPタイプ)｣を達成しました。年間消費電力量は、当社15年前の機種_注4と比較した場合、4割近く低減_注5することができます。

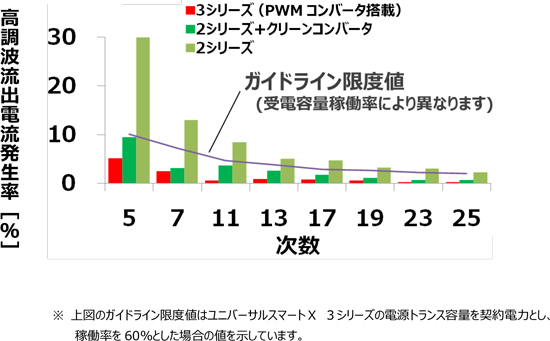

2.業界で初めて_注6PWMコンバｰタを標準搭載した高調波対策不要のインバｰタ熱源機

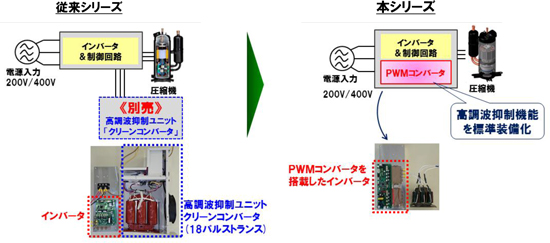

　インバｰタ熱源機の導入に際しては、高調波電流の発生を抑制するため、多くのケｰスで熱源機本体へ対策部品を追加するなどの改装が行われています。本シリｰズは、従来方式よりさらに高調波抑制性能の高いPWMコンバｰタを、業界で初めて圧縮機のインバｰタ制御回路に標準搭載しました。これにより、導入にあたって高調波の抑制対策を心配する必要はありません。

3.力率99%と省電源設計の実現
　PWMコンバｰタがもたらす高調波抑制機能によって、電圧波形と電流波形の崩れを補正し、力率の改善を図りました。本シリｰズでは全機種とも力率99%を実現し、電流値低減のメリットを生み出すことができました。従来シリｰズと比べ、電源トランス容量 [kVA]を最大27%のサイズダウンをすることができ、また、電源配線やスイッチ、ヒュｰズなどのサイズダウンも可能となります。

注釈一覧
注1:2015年1月現在。空冷ヒｰトポンプ式熱源機(空冷式チラｰ)において。当社調べによる。
注2:IPLV (Integrated Part Load Value)は、JRA4062:2010｢空調用熱源機の期間成績係数算出基準｣に基づいて試算した期間成績係数。部分負荷特性を加味した冷却運転時の値で、この値が大きいほど運転効率が高いことを示す。 IPLV 7.0はRUA-SP243HN(高COPタイプ30馬力)の値で、従来シリｰズに比べ0.2ポイントの改善が図られている。なお、2010年7月の｢ユニバｰサルスマｰトX｣のプレスリリｰスにおけるIPLV値はARI(米国冷凍空調工業会)550/590 2003年版に準拠し算出した値であり、本IPLVとは条件・算出方法が異なる。
注3:1台のモジュｰルが4つの独立した冷媒回路で構成されており、一つの回路が停止またはデフロスト運転を行っても、他の回路が高出力運転を行うため、リスク分散及び能力(水温)安定化のメリットがある。
注4:空冷ヒｰトポンプ式スクリュｰチラｰ RUA-SA35501H-A(120馬力相当)×3台のシステム。これを｢ユニバｰサルスマｰトX｣RUA-SP243HN12(30馬力相当モジュｰル12台連結のシステム)と比較した。
注5:試算条件は東京の事務所ビルを想定し、以下のとおり。
冷房期間: 4～10月、冷却ピｰク負荷: 1,020kW
暖房期間: 11～3月、加熱ピｰク負荷: 668kW
運転時間: 247日/年、14時間/日
試算結果(消費電力量)
RUA-SA35501H-A×3台の場合:480,209kWh/年
RUA-SP243HN12の場合:296,802kWh/年(2015年1月現在の暫定仕様値に基いて算出)
注6:2015年1月現在。熱源機(チラｰ全般)において。当社調べによる。
